Соотношение длины и положения рукава

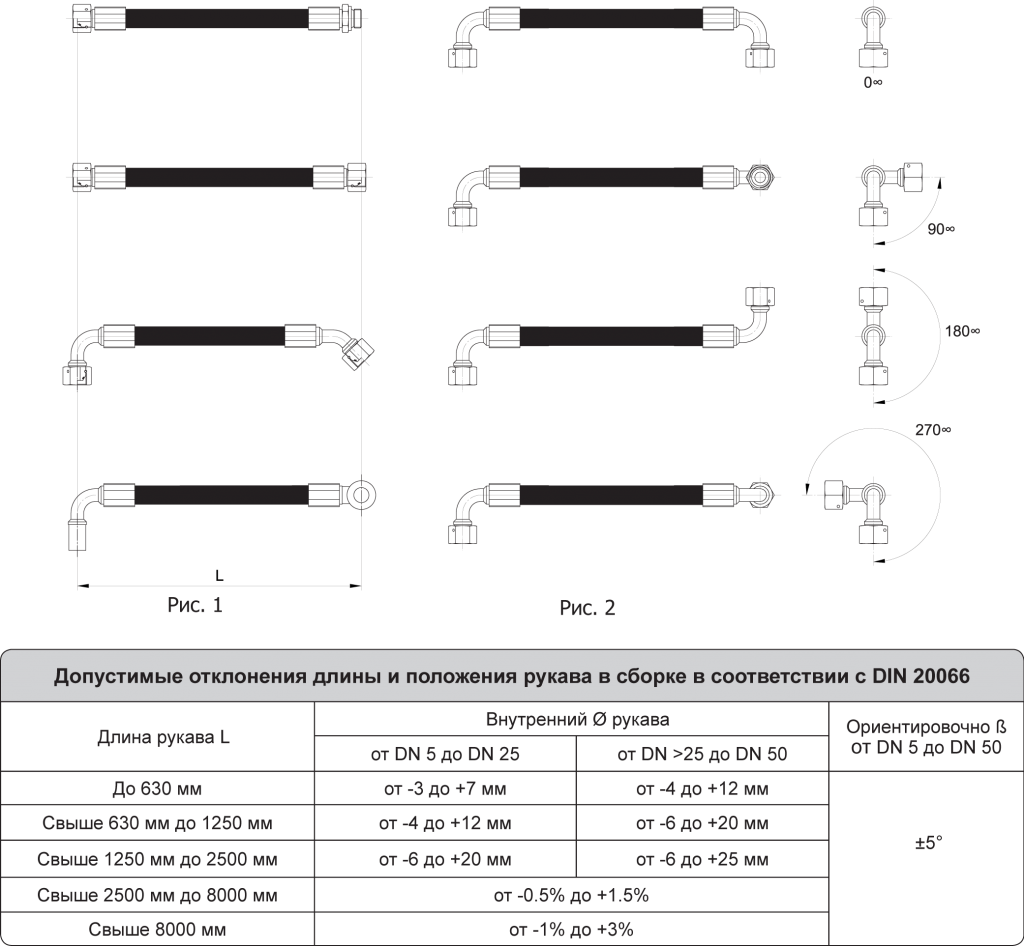

Длина рукава высокого давления при использовании фитинга для рвд с наружной резьбой измеряется между концами соединения.
При использовании фитинга для рвд с внутренней резьбой, длина измеряется между концами узкого уплотнения или поверхностями плоского уплотнения. При использовании угловых фитингов для рвд или фитингов типа banjo, длина измеряется между серединой гайки или между концами соединения (Рис. 1). Чтобы определить правильную длину собранного рукава высокого давления необходимо принимать во внимание возможное, допустимое растяжение и сокращение рукава под давлением (от -2% до +4% для рукавов типа 1SN, 2SN, 2SC, 4SP, 4SH; ±3% для рвд типа R7).
При использовании одного или двух угловых фитингов для рвд или фитингов типа banjo необходимо учитывать их вращаемое расположение. При горизонтальном расположении рукава высокого давления, угол между положениями фитингов для рвд устанавливается начиная с дальнего к вам фитинга для рвд. При вертикальном расположении - сверху вниз, при повороте по часовой стрелке - по направлению к ближнему фитингу (Рис. 2).
