Кран шаровый метрика, серия L

Сделать заказ

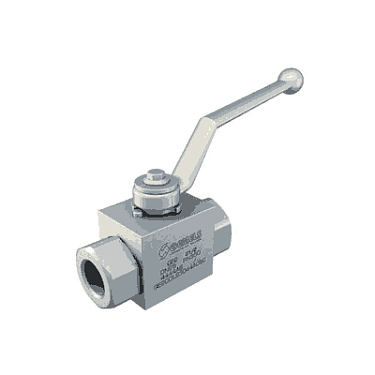

Кран шаровый метрика, серия L

Данный тип крана используется в гидравлических системах для открытия или закрытия потока в линии трубопровода под высоким давлением.


Материал: углеродистая сталь 1,0737

Условный проход сферы: DN6 – DN25

Уплотнения o-ringNBR (по запросу FKMEPDMMVQ)

Рабочее давление: 350-500 bar в зависимости от давления

Температура рабочей среды: -20°С +100°С (в зависимости от типа уплотнений)

Тип соединения: с метрической резьбой


Также имеются другие типы соединений шаровых кранов:
  • с резьбой BSP
  • с резьбой NPT
  • с резьбой SAE J518
  • с фланцами

Купить 2-х ходовой шаровый кран метрика

2-х ходовые шаровые краны метрика имеются в наличии на складских комплексах. Для удобства монтажа шаровые краны могут поставляться с крепёжными отверстиями. Все консультации Вы можете получить у вашего менеджера.

Характеристики

Шаровые краны без отверстий для монтажа

Артикул труба WP (bar) DN A +0,13 -0,00 B C D (мм) E F G H I L М CH ØR SW (мм) вес, кг
VS-BV-2-M22L-DN20-P40 22L 400 20 57 23.4 110 62.5 14 73.5 49 180 106.5 7.5 M30x2 41 - 14 1.463
VS-BV-2-M28L-DN25-P35 28L 350 25 65 29.5 117 66.5 14 83.5 55 180 116.5 7.5 M36x2 50 - 14 2.131
VS-BV-2-M35L-DN25-P50 35L 350 25 65 29.5 119 66.5 14 83.5 55 180 116.5 10.5 M45x2 50 - 14 2.163
VS-BV-2-M06L-DN06-P50 6L 500 6 35 14.5 76 42.4 11 49 30 110 91.5 7 M12x1.5 24 - 9 0.475
VS-BV-2-M18L-DN12-P50 18L 500 13 43 18 87 48.4 11 57 37 110 99.5 7.5 M26x1.5 32 - 9 0.748
VS-BV-2-M42L-DN25-P35 42L 350 25 65 29.5 119 66.5 14 83.5 55 180 116.5 11 M52x2 55 - 14 2.256
VS-BV-2-M15L-DN12-P50 15L 500 13 43 18 87 48.4 11 57 37 110 99.5 7 M22x1.5 32 - 9 0.731
VS-BV-2-M10L-DN06-P50 10L 500 6 35 14.5 76 42.4 11 49 30 110 91.5 7 M16x1.5 27 - 9 0.475
VS-BV-2-M08L-DN06-P50 8L 500 6 35 14.5 76 42.4 11 49 30 110 91.5 7 M14x1.5 24 - 9 0.477
VS-BV-2-M12L-DN10-P50 12L 500 10 40 17.4 79.5 44.4 11 54.24 35 110 96.5 7 M18x1.5 30 - 9 0.616
VS-BV-2-M10L-DN10-P50 10L 500 10 40 17.4 76.5 44.4 11 54.25 35 110 96.5 7 M16x1.5 30 - 9 0.597

Шаровые краны с отверстиями для монтажа

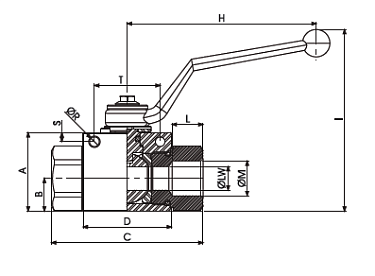

Артикул труба WP (bar) DN A +0,13 -0,00 B C D (мм) E F G H I L М CH ØR SW (мм) вес, кг
VS-BV-2-M22L-DN20-P40-FH 22L 400 20 57 23.4 110 62.5 14 73.5 49 180 106.5 14 M30x2 41 6.25 14 1.463
VS-BV-2-M28L-DN25-P35-FH 28L 350 25 65 29.5 117 66.5 14 83.5 55 180 116.5 14 M36x2 50 6.25 14 2.111
VS-BV-2-M35L-DN25-P50-FH 35L 350 25 65 29.5 119 66.5 14 83.5 55 180 116.5 16 M45x2 50 6.25 14 2.143
VS-BV-2-M18L-DN12-P50-FH 18L 500 13 43 18 87 48.4 11 57 37 110 99.5 12 M26x1.5 32 5.25 9 0.737
VS-BV-2-M42L-DN25-P35-FH 42L 350 25 65 29.5 119 66.5 14 83.5 55 180 116.5 16 M52x2 55 6.25 14 2.236
VS-BV-2-M10L-DN06-P50-FH 10L 500 6 35 14.5 76 42.4 11 49 30 110 91.5 7 M16x1.5 24 5.25 9 0.468
VS-BV-2-M06L-DN06-P50-FH 6L 500 6 35 14.5 76 42.4 11 49 30 110 91.5 7 M12x1.5 24 5.25 9 0.405
VS-BV-2-M08L-DN06-P50-FH 8L 500 6 35 14.5 76 42.4 11 49 30 110 91.5 7 M14x1.5 24 5.25 9 0.47
VS-BV-2-M10L-DN10-P50-FH 10L 500 10 40 17.4 77 44.4 11 54.25 35 110 96.5 7 M16x1.5 30 5.25 9 0.589
VS-BV-2-M12L-DN10-P50-FH 12L 500 10 40 17.4 80 44.4 11 54.25 35 110 96.5 7 M18x1.5 30 5.25 9 0.608
VS-BV-2-M15L-DN12-P50-FH 15L 500 13 43 18 87 48.4 11 57 37 110 99.5 7 M22x1.5 32 M5 9 0.72
