Инструкция по установке рукава высокого давления (РВД) с DIN 20066

В целях обеспечения функциональности, безопасности и продолжительной работы рукавов высокого давления (РВД) и фитингов, необходимо не превышать рабочее давление и максимально разрешенную температуру, правильно собирать рукава высокого давления (РВД), использовать наиболее подходящие для условий сборки фитинги для рвд и устанавливать длину рукава высокого давления, учитывающую все возможные перемещения последнего.

Инструкция для правильной установки собранных рукавов высокого давления.

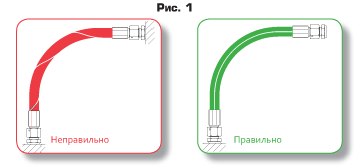

1. Не перекручивайте рукав высокого давления, так как он может прорваться под давлением (Рис. 1).
2. В нормальных рабочих условиях рукав высокого давления (РВД) должен быть установлен без провисаний (кроме провисания под собственным весом) без сжатия, чтобы избежать перелома (Рис. 2).

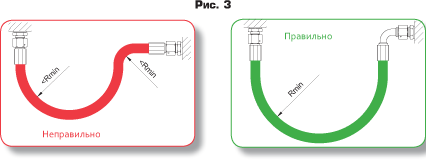

3. При установке рукава высокого давления необходимо сохранять радиус изгиба более минимально разрешенного, чтобы избежать сужения и разрыва, тем самым продлив срок службы рвд после сборки. Если это сделать невозможно, используйте угловой фитинг (Рис. 3).

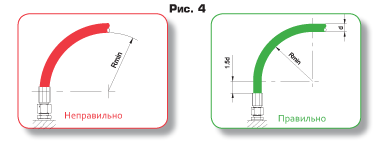

4. Если рукав высокого давления необходимо согнуть, длина должна позволить согнуть его под минимальным радиусом. Изгиб должен начинаться на расстоянии 1.5 d от фитинга. Если соблюсти это невозможно, используйте защиту области изгиба (Рис. 4).

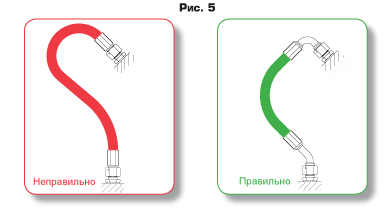

5. Используйте только соответствующие фитинги для рвд, чтобы избежать дополнительной перегрузки рукава высокого давления (Рис. 5)

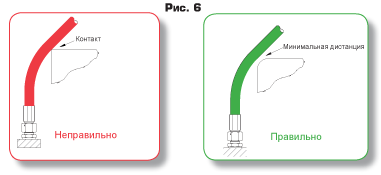

6. Наружные элементы могут повредить рукав высокого давления (РВД). Необходимо предупредить механический контакт и трение рукавов высокого давления о другие детали или друг о друга. Для этого соблюдайте правильное положение рукава при сборке и фиксации. Если необходимо, защитите рукава пластиковой защитой, детали с острыми краями должны быть закрыты или удалены (Рис. 6).

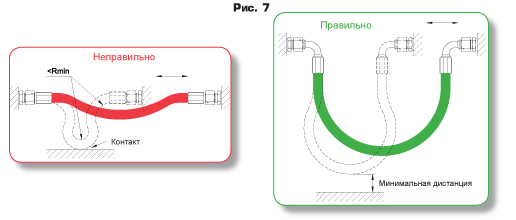

7. Если система включает движущиеся элементы, длина рукава высокого давления (РВД) должна быть рассчитана таким образом, чтобы при изгибе не превышался минимальный радиус изгиба и отсутствовало провисание рукава (Рис. 7).
8. При наличии движущихся элементов, когда рукав высокого давления растягивается и изгибается в одной плоскости, избегайте его скручивания. Это достигается правильной сборкой, подбором размера фитинга для рвд (Рис. 8).
