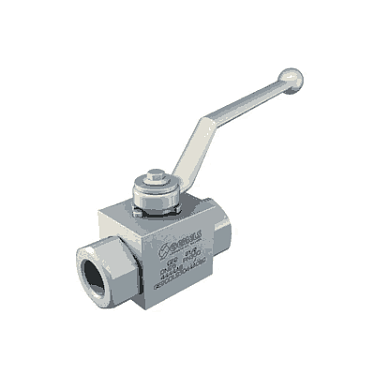

Кран шаровый NPT

Сделать заказ

Характеристики

Шаровые краны без отверстий для монтажа

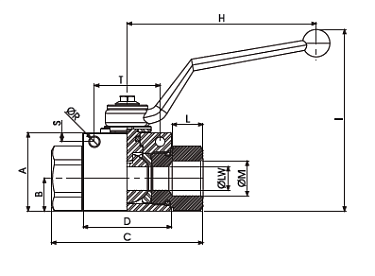

Артикул размер резьбы WP (bar) DN A +0,13 -0,00 B C D (мм) E F G H I L М CH ØR SW (мм) вес, кг
VS-BV-2-NPT200-P35(D50) NPT 2" 350 50 117 57 140 98 13.5 132.5 123 300 141.5 27 N2 85 - 17 9.046
VS-BV-2-NPT012-P50 NPT 1/2" 500 13 43 18 83 48.4 11 57 37 110 99.5 21 N1/2 32 - 9 0.771
VS-BV-2-NPT034-P40 NPT 400 20 57 23.4 95 62.5 14 73.5 49 180 106.5 21 N3/4 41 - 14 1.478
VS-BV-2-NPT112-P35 NPT 1.1/2" 350 25 65 29.5 124 66.5 14 83.5 55 180 116.5 24 N1.1/2 60 - 14 2.482
VS-BV-2-NPT200-P35 NPT 2" 350 40 107 53.5 131 85 13.5 125.5 113 300 134.5 25 N2 75 - 17 6.975
VS-BV-2-NPT014-P50 NPT 1/4" 500 6 35 14.5 71 42.4 11 49 30 110 91.5 17 N1/4 24 - 9 0.5
VS-BV-2-NPT038-P50 NPT 3/8" 500 10 40 17.4 73 44.4 11 54.25 35 110 96.5 17 N3/8 30 - 9 0.655
VS-BV-2-NPT100-P35 NPT 1" 350 25 65 29.5 112 66.5 14 83.5 55 180 116.5 24 N1 50 - 14 2.279

Шаровые краны с отверстиями для монтажа

Артикул размер резьбы WP (bar) DN A +0,13 -0,00 B C D (мм) E F G H I L М CH ØR SW (мм) вес, кг
VS-BV-2-NPT112-P35-FH NPT 1.1/2" 350 25 65 29.5 124 66.5 14 83.5 55 180 116.5 24 N1.1/2 60 6.25 14 2.386
VS-BV-2-NPT114-P35-FH NPT 1.1/4" 350 25 35 29.5 120 66.5 14 83.5 55 180 116.5 24 N1.1/4 55 6.25 14 2.273
VS-BV-2-NPT100-P35-FH NPT 1" 350 25 65 29.5 112 66.5 14 83.5 55 180 116.5 24 N1 50 6.25 14 2.223
VS-BV-2-NPT014-P50-FH DN 1/4" 500 6 35 14.5 71 42.4 11 49 30 110 91.5 17 N1/4 24 5.25 9 0.49
VS-BV-2-NPT012-P50-FH NPT 1/2" 500 13 43 18 83 48.4 11 57 37 110 99.5 21 N1/2 32 5.25 9 0.757
VS-BV-2-NPT034-P40-FH NPT 3/4" 400 20 57 23.4 95 62.5 14 73.5 49 180 106.5 21 N3/4 41 6.25 14 1.438
VS-BV-2-NPT038-P50-FH NPT 3/8" 500 10 40 17.4 73 44.4 11 54.25 35 110 96.5 17 N3/8 30 5.25 9 0.644
